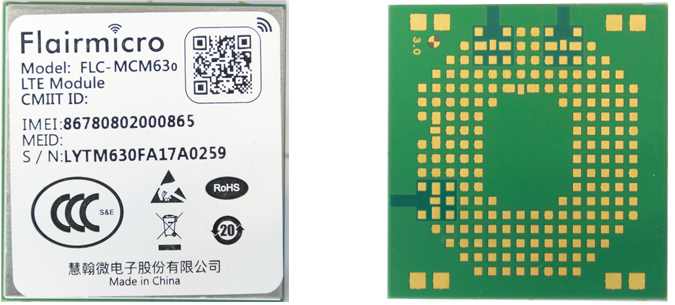

FLC-MCM63X
FLC-MCM63X是LGA封装，支持4g移动无线通信的模块。模块基于高通MDM9X15无线芯片组设计，用于汽车行业。
-
支持的空中接口标准
- GSM:
- WCDMA:
- CDMA: ( 仅FLC-MCM63M支持)
- TD-SCDMA:
- TDD LTE:
- FDD LTE:
-
支持频段
- GSM: 850/900/1800
- WCDMA(UMTS): B1/B5/B8
- CDMA: BC0 (850) (仅FLC-MCM63M支持)
- TD-SCDMA: B34/B39
- TDD LTE: B38/B39/B40/B41
- FDD LTE: B1/B3/B8
-
空中接口
-
TDD LTE:
- R9 Cat3 61 Mbps DL / 18Mbps UL
-
FDD LTE:
- R9 Cat3 100 Mbps DL / 50Mbps UL
-
WCDMA:
- R99 384 kbps DL / UL
- R5 HSDPA 7.2 Mbps DL
- R6 HSUPA 5.76 Mbps UL
- R7 HSPA+ 21 Mbps DL / 5.76 Mbps UL
- R8 DC-HSPA+ 42 Mbps DL / 5.76 Mbps UL
-
TD-SCDMA:
- R8 up to 4.2 Mbps DL / 2.2 Mbps UL
-
CDMA( 仅FLC-MCM63M支持):
- 1X 153.6 kbps DL, 153.6 kbps UL
- 1xEV-DOr0 2.4 Mbps DL; 153 kbps UL
- 1xEV-DOrA, 3.1 Mbps DL; 1.8 Mbps UL
- 1xEV-DOrB, 14.7 Mbps DL; 5.4 Mbps UL
-
GSM/GPRS/EDGE:
- Circuit-switched data bearers up to 64kbps
- Packet-switched data:
- Multislot class 12 data services
- CS schemes –CS1, CS2, CS3 and CS4
- Maximum of four Rx timeslots per frame
- E2 power class for 8 PSK
- DTM (simple class A), multislot class 12
- Downlink coding schemes –CS 1-4, MCS 1
- Uplink coding schemes –CS 1-4, MCS 1-9
-
TDD LTE:
-
支持独立的GNSS
- GPS L1 1575.42 MHz
- Glonass L1 FDMA 1597.42MHz –1605.8MHz
-
模组封装
- LGA封装，完整的金属屏蔽
- 尺寸: 36mm x 38mm x 3.5mm
- 重量:9.4g
-
主机接口
- 4线UART
- 2*2线调试UART
- 全速USB
-
音频接口需求
- I2S或PCM数字音频接口
- I2C编码器
-
双电压SIM接口
- 支持1.8V或3.0V
- 一个SDIO口，一个SD接口
- 一个JTAG接口
- 多个GPIO口
-
控制接口
- 电源开关
- 复位
- Wakeup input 唤醒输入
- Wakeup output 唤醒输出
- LED control LED控制
